拉鏈屬于功能性應用產(chǎn)品，不同使用載體對拉鏈的品種選擇和產(chǎn)品工藝要求的側(cè)重點隨之不同。如服裝、箱包、家紡、戶外、運動，春夏秋冬季節(jié)性服裝的面料彈性、縮率、厚薄等特點，以及面料染色、成衣水洗、熨燙、洗滌處理工藝等，。
客戶下單時有時因為對拉鏈的產(chǎn)品特征了解不全面，導致選錯拉鏈品種。因此需要較多了解關(guān)于拉鏈的應用常識。
|
 |
 |
|
建議3#、4#拉鏈用于薄面料的服裝，而略厚的面料用5#及以上的拉鏈。 |
 |
成衣水洗：
常用的水洗方法：
普洗：水溫在 60~90℃左右 , 加一定的洗滌劑洗15分鐘；
酵素洗：酵素是一種纖維素酶，它可以在一定 PH 值和溫度下，對纖維結(jié)構(gòu)產(chǎn)生降解作用，使布面可以較溫和地褪色，褪毛 （產(chǎn)生“桃皮”果），并得到 持久的柔軟效果；
石磨：即在洗水中加入一定大小的浮石，使浮石與衣服打磨，洗后布面呈現(xiàn)灰蒙、陳舊的感覺，衣物有輕微至重度破損。常用黃石、白石、 AAA 石、人造石、膠球等進行洗滌；
砂洗：多用一些堿性，氧化性助劑，使衣物洗后有一定褪色效果及陳舊感，若配以石磨，洗后布料表面會產(chǎn)生一層柔和霜白的絨毛，再加入一些柔軟劑，可使洗后織物松軟、柔和，從而提高穿著的舒適性；
漂洗 ：漂洗可分為氧漂和氯漂。氧漂是利用雙氧水在一定 PH 值及溫度下的氧化作用來破壞染料結(jié)構(gòu)，從而達到褪色，增白的目的；氯漂是利用次氯酸鈉的氧化作用來破壞染料結(jié)構(gòu)，從而達到褪色的目的；
馬騮洗 ：常用高錳酸鉀加草酸以達到褪色的目的。
水洗對拉鏈的破壞：
由于水洗時，拉頭或鏈牙表面被水洗機內(nèi)膽孔壁磨控，造成涂層或鍍層磨損，從而引起掉漆或露銅底；由于水洗時，拉頭落入水洗機內(nèi)膽孔內(nèi)，水洗時引起拉片斷裂、扭曲、帽蓋脫落等現(xiàn)象；由于水洗時未閉合拉鏈，引起方塊、插銷、鏈牙等部件損壞；
水洗使鋁質(zhì)拉鏈鏈牙發(fā)生化學反應，而出現(xiàn)鏈牙變小，從而出現(xiàn)破開或鏈牙脫落現(xiàn)象；
水洗后未及時清洗干燥，面料中的染料或殘留化學品與金屬部件發(fā)生氧化還原反應，引起面料或金屬部件變色。
拉鏈拉開狀態(tài)下進行洗滌加工，因局部受力不勻，拉鏈及面料容易破損。因此水洗時應將拉鏈閉合，將拉片固定（確保拉片不能自由擺動），拉頭拉片、鏈牙進行包裹防護處理；否則水洗時因摩擦容易出現(xiàn)掉鍍層或掉漆，甚至出現(xiàn)拉片變形、斷裂、鏈牙脫落等狀況。
因各水洗廠水洗方式不一樣，成衣水洗要求也有不同，強烈建議客戶在批量水洗加工前進行水洗測試，下單時特別注明水洗方式。
堿性強的洗滌劑或氯素性漂白劑會溶化拉鏈、拉頭上的石蠟和油膜。如要進行氯漂且氯有效成分超過100PM，請?zhí)貏e注明；
水洗后要及時烘干。
成衣染色：
在成衣染色過程中，拉頭、方塊、插銷等金屬部件有可能會被化學物質(zhì)腐蝕，需要在成衣染色前，進行打樣測試；
成衣染色時染料有可能與拉鏈產(chǎn)生反應，特別是面料的色牢度差加劇染料與拉鏈發(fā)生反應，導致面料移色變色，有必要將鏈牙、拉頭拉片進行包裹。
棉質(zhì)、麻質(zhì)面料等染色用的染料會同金屬物質(zhì)發(fā)生氧化還原反應，使染料被還原分解，從而在面料上留下反色痕跡；
成衣染色后必須及時進行清洗干燥。
 |

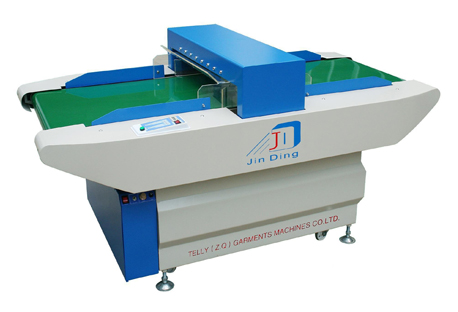

3#、4#、5#常規(guī)拉頭拉片能達到日本檢針法6-8級(相當于?1.0～1.2mm鐵球)標準；7#及以上拉頭拉片、較大體積的拉片和圓形拉片可能達不到日本檢針法4級 (?1.2mm鐵球)標準。 |

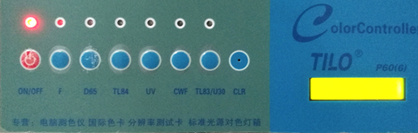

撞色：
深色拉鏈與淺色面料搭配容易發(fā)生色轉(zhuǎn)移，它不僅僅取決于色牢度，也跟不同材質(zhì) 間不可搭配性（如純滌與PVC、PU涂層面料拼色搭配一定會色轉(zhuǎn)移）有很大關(guān)系。具備這種不可抗性特點的訂單，下單時必須提醒并作相關(guān)色轉(zhuǎn)移測試，確認后方可大貨量產(chǎn)。
淺色面料不能直接與布帶是紅色、黑色和深藍色的拉鏈直接接觸；
淺色面料不能與鋁質(zhì)拉鏈直接接觸；
淺色面料配金屬拉鏈，包裝時要在拉鏈和面料中間用紙或塑料袋隔開，避免灰塵等雜物污染衣服；
對色牢度有高要求時，下單需注明特殊固色，并提供相應面料做捆綁移色試驗。
尼龍拉鏈出油：
尼龍拉鏈用于PVC面料或防水、滑雪面料會出油，面料會吸收拉鏈鏈牙中的油漬導致面料污漬，下單時務必注明，便于我們控制拉鏈出油率，同時客戶在服裝包裝時用隔油材料將拉鏈咪牙與面料隔開。
變色、移染：
電鍍拉頭、金屬拉鏈的咪齒在潮濕環(huán)境容易變色，請注意保持干燥。
請確保使用的面料（如漂白等淺色織物）或皮革經(jīng)過充分洗滌及中和，否則會導致拉鏈或面料變色。
使用金屬拉鏈時，請確保面料進行了充分洗滌及干燥，否則面料中的酸堿、氯或硫化物等化學物質(zhì)會腐蝕鏈牙，導致鏈牙或拉頭變色，如皮制品、羊毛、棉織品、羽絨制品。
拉鏈碼帶上的染料與氯乙烯、合成皮革、樹脂涂層中的可塑劑、接合劑、油劑等易發(fā)生化學反應，產(chǎn)生沾色、移色現(xiàn)象，注意用紙進行隔離。
涂層面料：面料中的涂層部分會加劇移染的發(fā)生，所以PU或PVC等涂層不能直接與深色拉鏈接觸；在選用深色拉鏈配異色涂層面料時，應在中間用紙或布料加以隔離；選購的拉鏈用于涂層面料時，下單需注明特殊固色，并提供相應面料做捆綁移色試驗。
皮革面料：由于皮革在糅制過程中添加的酸或鉻化物等化學成份，會同金屬部件發(fā)生化學反應，所以一定要將皮革中的化學成份進行中和，并清洗干燥。
縮率：
為防止拉鏈縫制完后鏈牙起拱現(xiàn)象，應根據(jù)面料的彈性縮率適當扣減拉鏈長度；
拉鏈布帶尤其尼龍電鍍齒拉鏈經(jīng)高溫會收縮，因此大貨前一定要作為拉鏈的縮率測試。
本廠拉鏈的縮水率為3%，如面料是針織或燈芯絨等縮水厲害的要特別注意，下單前要溝通及打樣試驗。
熨燙：
金屬拉鏈鏈牙表面保護層受熱溶解，在面料上留下污跡；
注塑拉鏈熨燙時遇高溫，鏈牙軟化變形，方塊口腔閉合導致插拔不靈，雙插針變小導致拉頭會從該處脫落等；
蒸氣熨燙或雨天潮濕，引起金屬配件2+表面生出藍色銹漬(Cu)；
熨燙時要把拉鏈拉合，拉片不可逆放或豎起，金屬部分要鋪上隔布，否則有可能拉鏈上的蠟油溶化而發(fā)生沾色。
深色拉鏈用于淺色面料上的整燙溫度不能偏高，汽壓必須低于0.15KMP時才可整燙；
服裝熨燙時一定要濕潤均勻，拉鏈部位要用布隔起來熨燙，燙好充分冷卻后再包裝；
縫制：
在縫制閉口拉鏈時，為防止拉頭在上止處卡滯的情況，應使前帶頭呈自然狀態(tài)；車位與上止間距離保持在2~3mm。
縫制拉鏈時應使車位離鏈牙3mm左右，給拉頭留下足夠的通道，否則會出現(xiàn)拉頭阻塞或破壞現(xiàn)象同時也會出現(xiàn)鏈牙起拱現(xiàn)象；
縫制拉鏈時應避免壓腳碰撞拉頭，否則會出現(xiàn)拉頭變形、掉漆或鍍層脫落現(xiàn)象。
雙開拉鏈在縫制時，應保持車位一致，如果布膠處車位太靠近插銷方塊，會增大受力角度，有可能出現(xiàn)插銷方塊脫落現(xiàn)象
縫制完畢后，應將縫紉線頭清理干凈，否則線頭卡入拉頭內(nèi)，強行拉合時會導致拉頭口高變大而引起拉鏈破開現(xiàn)象；
拉鏈使用在帳篷或箱包時，平面彎角不能大于90度，否則會出現(xiàn)拉合阻塞，強行拉合時還可能出現(xiàn)拉鏈破開現(xiàn)象。
隱形拉鏈的縫制：用專用縫機和壓腳；拉鏈縫制的兩端都要密針腳返縫；切勿縫在鏈牙上導致卡阻。
包裝
包裝應透氣防潮；
聚乙烯包裝袋內(nèi)淺色拉鏈放置時間過長，會使拉鏈變黃。
儲存
拉鏈應儲存在避光通風的環(huán)境內(nèi)，不可長時間直接暴露在空氣或陽光下；
儲存或使用環(huán)境內(nèi)H S氣體濃度過高會使拉鏈金屬部件發(fā)黑，CL 氣體濃度過高會使拉鏈發(fā)黃。
運輸
海上運輸時，高溫高濕和高鹽份的環(huán)境會引起金屬部件被腐蝕；
需長途海運的訂單，下單時需注明過鹽霧測試要求。
拉片開模：
按客戶提供的實樣開模，有時會存在與本廠拉頭底座不匹配現(xiàn)象，存在自鎖不良、拉片翻轉(zhuǎn)不靈活、扭力不足、起步靈敏度不夠等問題，遇到這類問題，建議雙方協(xié)商作局部調(diào)整，以達到最佳拉感和性能。
兒童制品：
選購拉鏈時盡可能不要選擇普通止止，這種上止會存在毛刺刮傷皮膚的隱患，請選擇安全上止，如注塑上止、透明U型上止。
互拼：樹脂拉鏈互拼效果最好，而金屬、尼龍拉鏈在互拼時存在局限性（不能通配）。互拼后有少量拉鏈的上止位置不一致。
